SB-20CNC Series Helautomatisk Serpentine Bender

Tilbake

  • SB-20CNC Series Helautomatisk Serpentine Bender
  • SB-20CNC Series Helautomatisk Serpentine Bender
  • SB-20CNC Series Helautomatisk Serpentine Bender
  • SB-20CNC Series Helautomatisk Serpentine Bender

Funksjoner

Grunnleggende parametere

Video

Industriapplikasjoner

Kontakt oss

Funksjoner

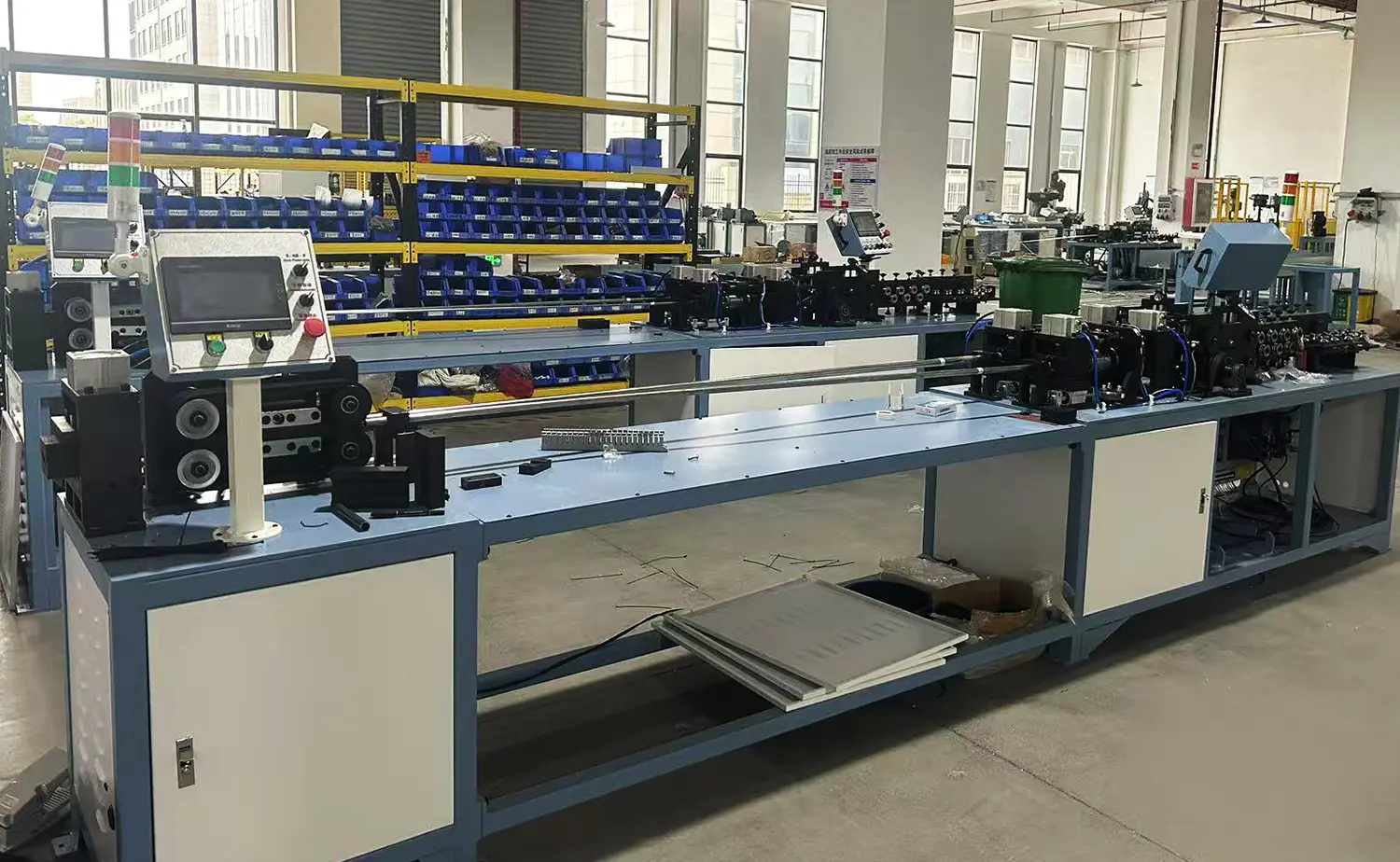

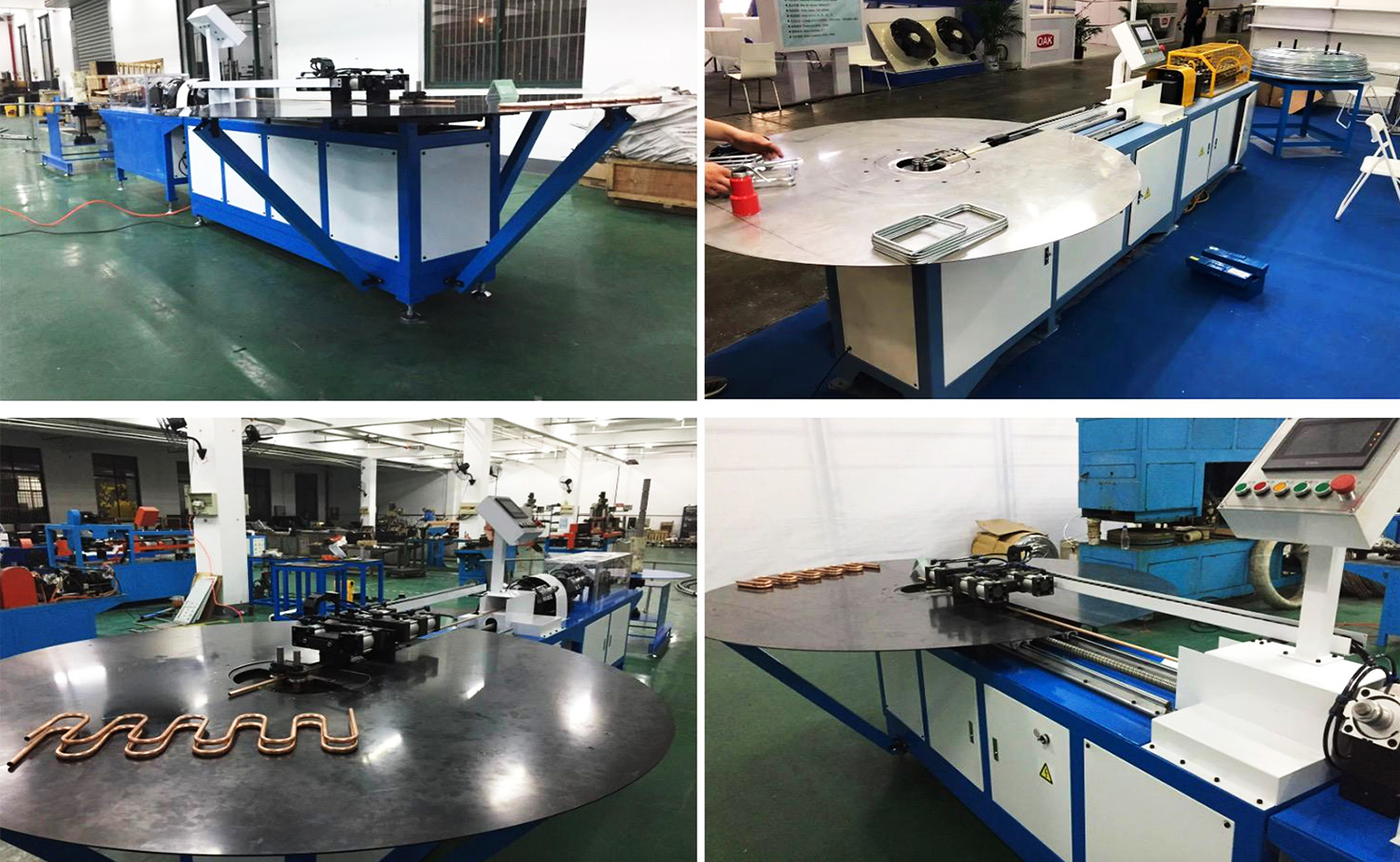

Den helautomatiske serpentinbøyeren integrerer avspoling, retting, skjæring og bøying i en enkelt operasjon, spesielt designet for behandling av enkeltrør av aluminium, kobber eller Bundy. Sammenlignet med tradisjonelle manuelle metoder, øker dette automatiske systemet effektiviteten betydelig og reduserer arbeidskostnadene.

En tredelt klemform minimerer rørforvrengning, og sikrer jevne og nøyaktige skjærekanter. Høypresisjonskonsentrisitet opprettholdes, noe som sikrer utmerket sveisekvalitet i etterfølgende prosesser. Det sponfrie skjæresystemet bruker 360° rotasjonsskjæring med topunkts oppspenning, noe som sikrer rene kutt uten materialtap.

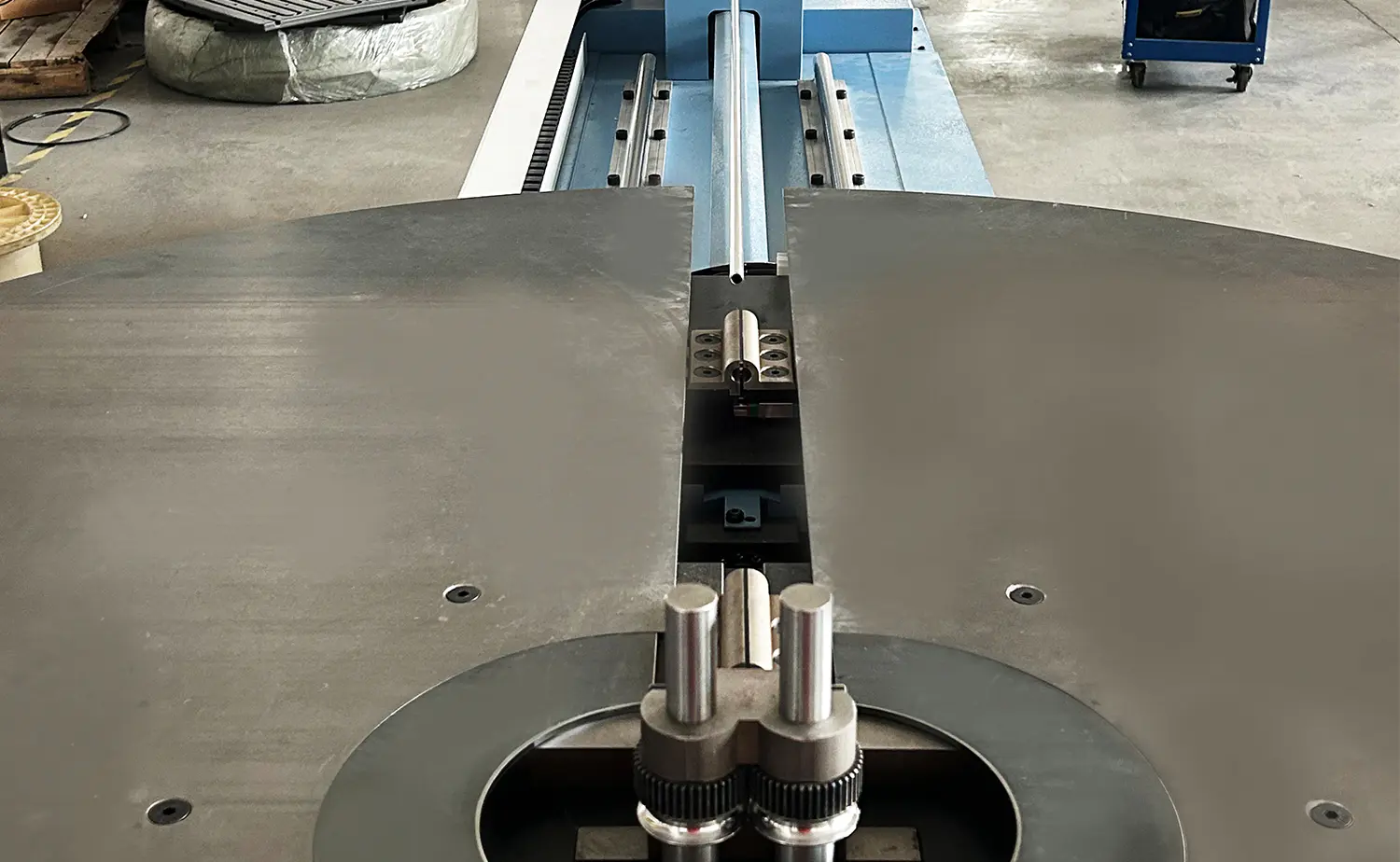

Maskinen har et patentert servostyrt bøyesystem, designet for å oppnå presise bøyevinkler og retninger. Spesialdesignede bøyeverktøy garanterer jevn bøyeradius med minimal deformasjon, noe som resulterer i høykvalitets, visuelt tiltalende bøyninger.

Parametertabell

Teknisk hovedparameter

Parameter Data
Rørmateriale Kobberrør / Aluminiumsrør / Bundyrør
Lufttrykk 0,5-0,6 MPa
Hydraulisk trykk 5-7 MPa
Rørdiameter Φ3-20 mm (bytt form)
Rørets veggtykkelse 0,3-1,5 mm
Bøyekapasitet Enkelt rør
Bøyevinkel 1~210 grader
Bøyeradius R11~R50 (bytt form)
Bøyetider Opptil 110 ganger/syklus
Fôringslengde 10-700 mm/gang, kan mate flere ganger
Bordstørrelse Φ1-5 m (kan tilpasses)
Kontrollsystem PLS-kontroll / berøringsskjerm
Motorkraft 9 kW
Elektrisk system 380V, 50Hz, 3-fase (tilpasset)
Dimensjon 2350×780×1590 mm 1570×530×1170 mm (ekskludert bord)

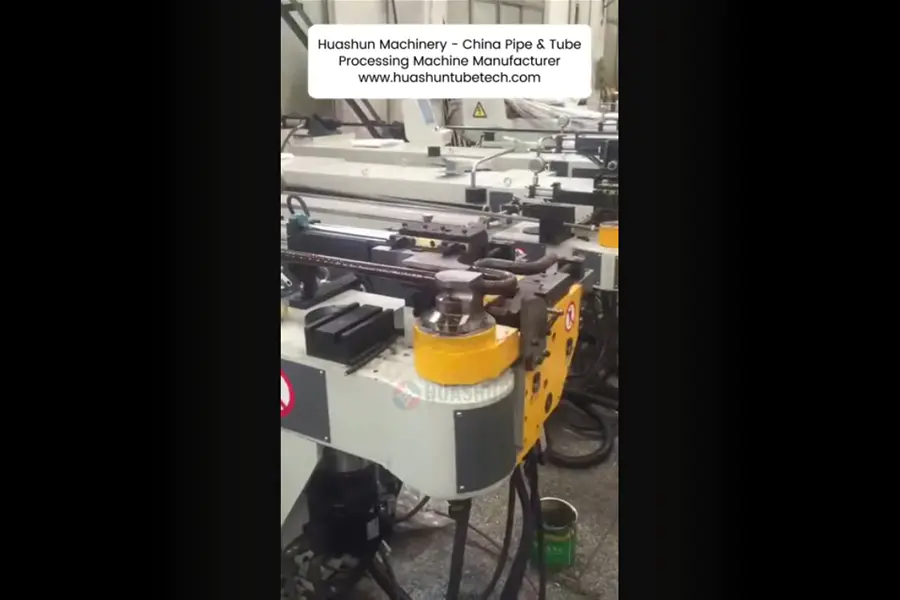

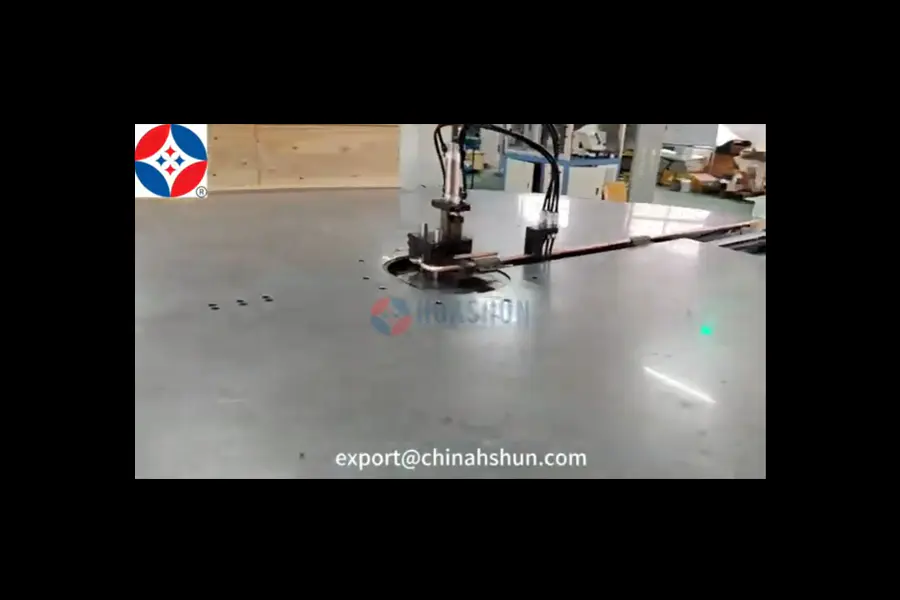

Video
