GY40 CNC-serien høyhastighets tynnvegget rørrullebøyemaskin

Tilbake

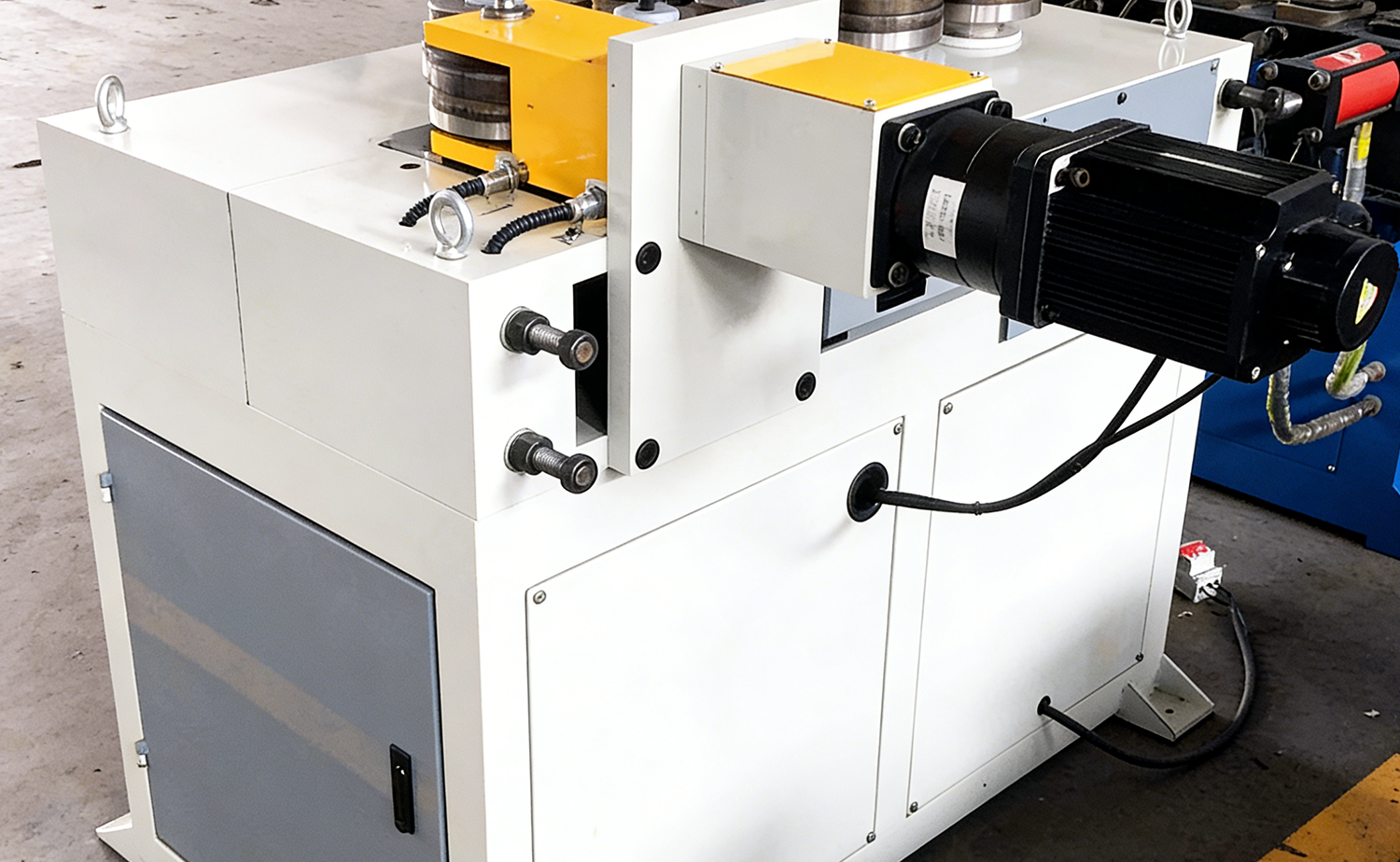

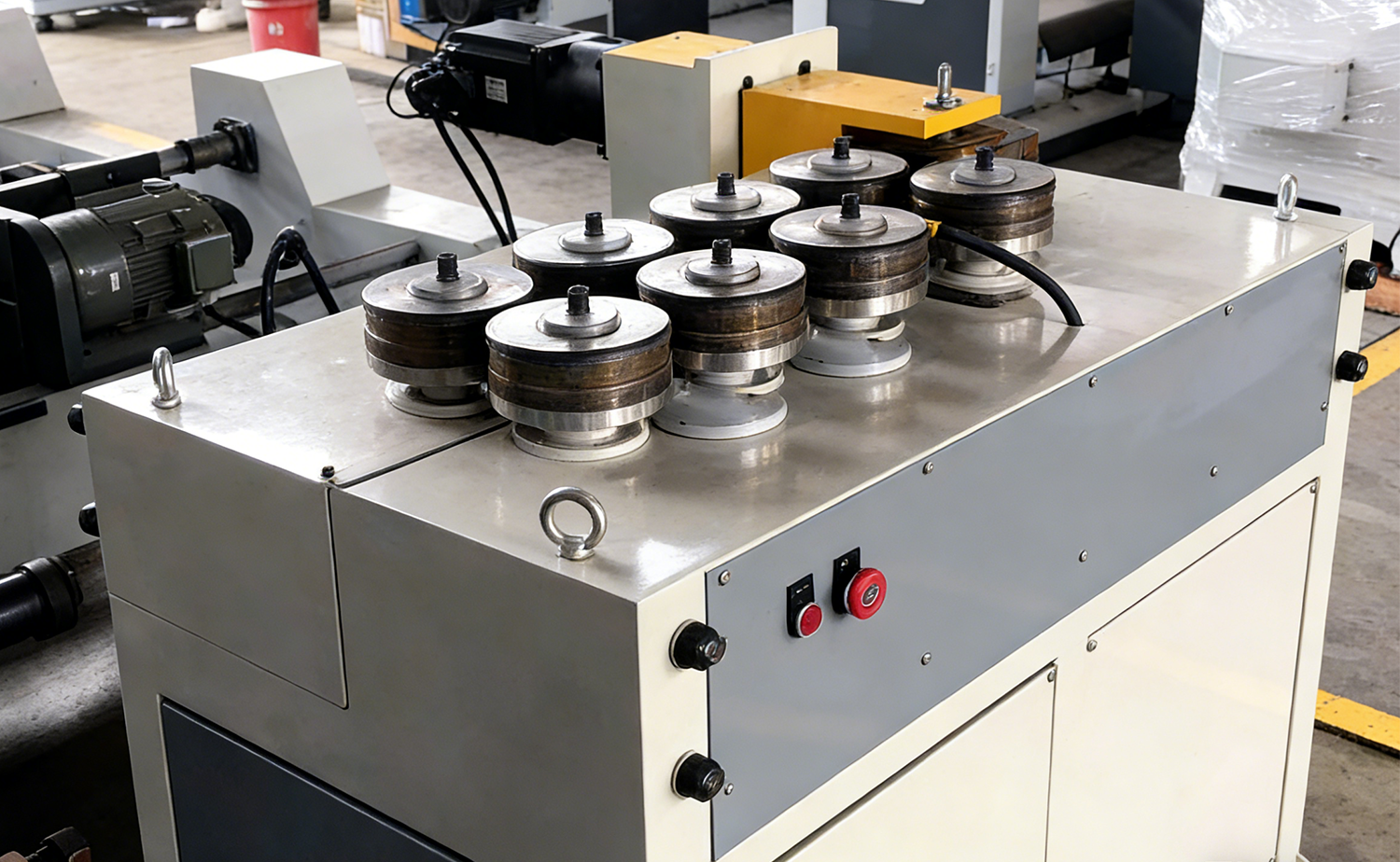

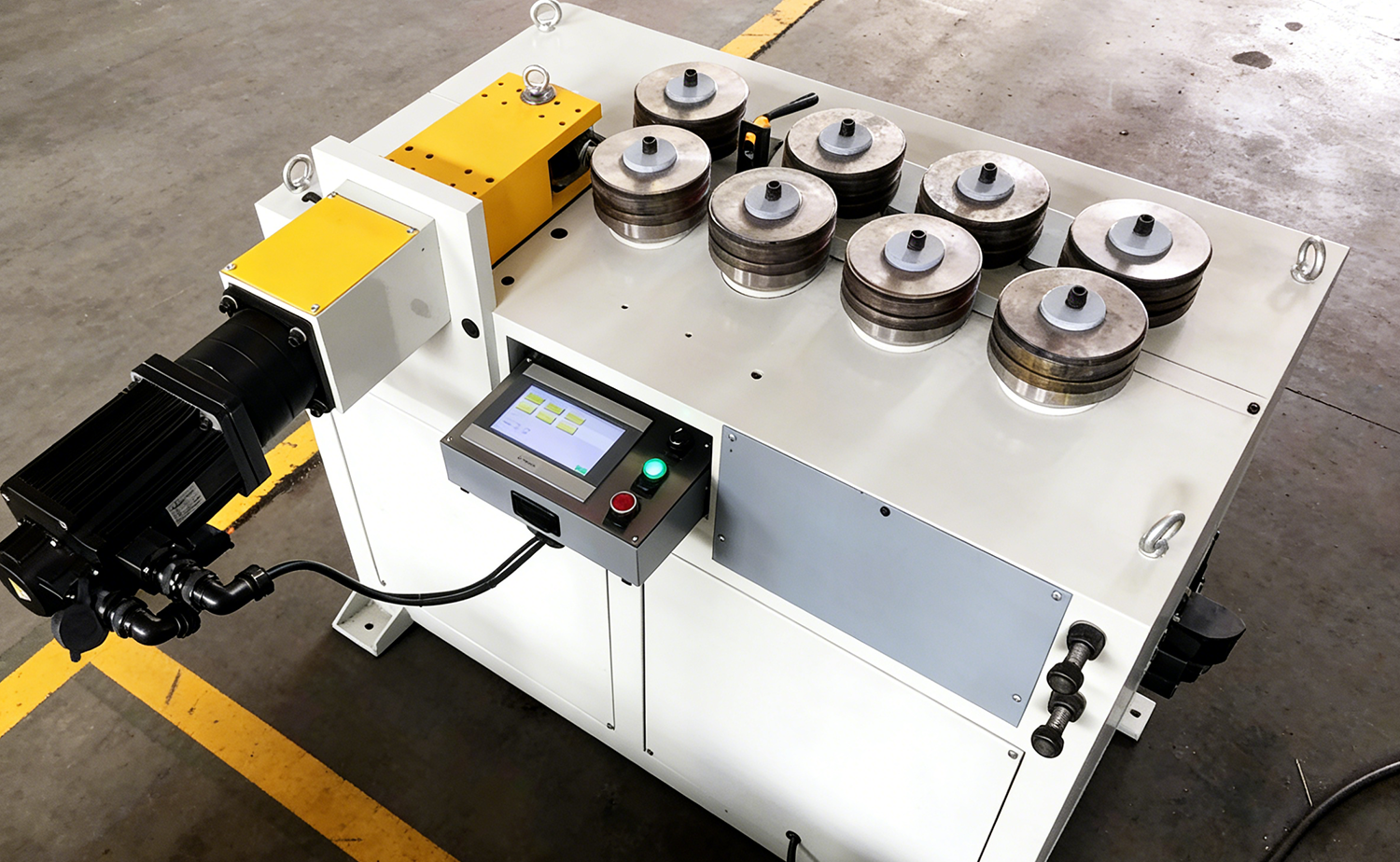

  • GY40 CNC-serien høyhastighets tynnvegget rørrullebøyemaskin
  • GY40 CNC-serien høyhastighets tynnvegget rørrullebøyemaskin
  • GY40 CNC-serien høyhastighets tynnvegget rørrullebøyemaskin
  • GY40 CNC-serien høyhastighets tynnvegget rørrullebøyemaskin

Funksjoner

Grunnleggende parametere

Video

Industriapplikasjoner

Kontakt oss

Funksjoner

1. Reduseringen driver trådsettet til å drives av en rulle, med kompakt struktur og høy pålitelighet.
2. Hjuldriften er ikke lett å skli, og det tynnveggede materialet kan også bøyes.
3. Servomotoren kontrollerer diameterendringen for å realisere flere forskjellige bøyninger
radier på ett rør.
4. Fotbryteren har også en nødstopp, som er enkel å betjene.
5. Maskinen er balansert i overføring, trenger bare å stille inn parameterne på til
skjerm, og kan få sirkulære, bue eller spiralformer med forskjellige krumninger.
6. Endring av rilleformen på formen kan behandle ulike metallprofiler, for eksempel vinkelstål, flatstål, rundstål og andre spesielle tverrsnittsprofiler.
7. Bøyning av profiler med stor radius unngår ulempene ved å lage ekstra store rørbøyeformer. Det er et nødvendig supplement som ikke kan oppnås med serien med enkelthode- og dobbelthoderørbøyemaskiner.

Parametertabell

Teknisk hovedparameter

Navn HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Maks. Rullekapasitet (karbonstål) Φ40×2,5 mm Φ60×2,0 mm Φ80x3mm Φ120x4mm
Maks. Rullekapasitet (rustfritt stål) Φ40×1,3 mm Φ50×2,0 mm Φ80x2mm Φ110x3mm
Min. Bøyeradius R=4-7,5D 80 mm 4-7,5 ganger tube OD R=10D
Maks. Bøyeradius Ingen begrensning Ingen begrensning Ingen begrensning Ingen begrensning
Rullehastighet 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Rolling Mold Rotasjonshastighet 30 r/min 36r/min 20 r/min 15 r/min
Diameter av bøyeform 136 mm 200 mm 280 mm
Bøyende servomotorkraft 0,75 kw 1 kw 2 kw 5kw (Mitsubishi)
Fôringsfrekvens ConverterMotor Power 3kw 4KW 7,5KW 15kw (Kina merke)
Maskindimensjon 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Maskinvekt 700 kg 1000 kg 1500 kg 4000KGS

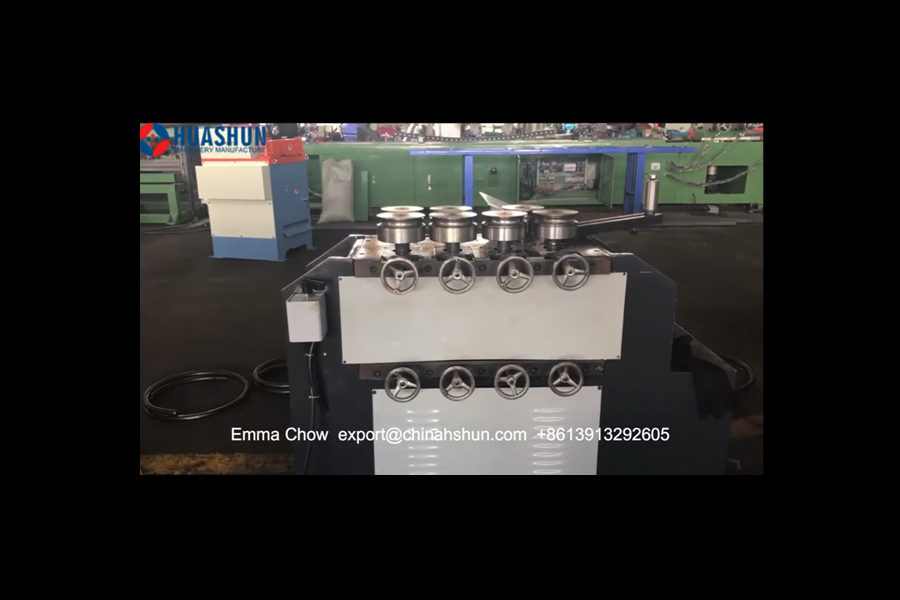

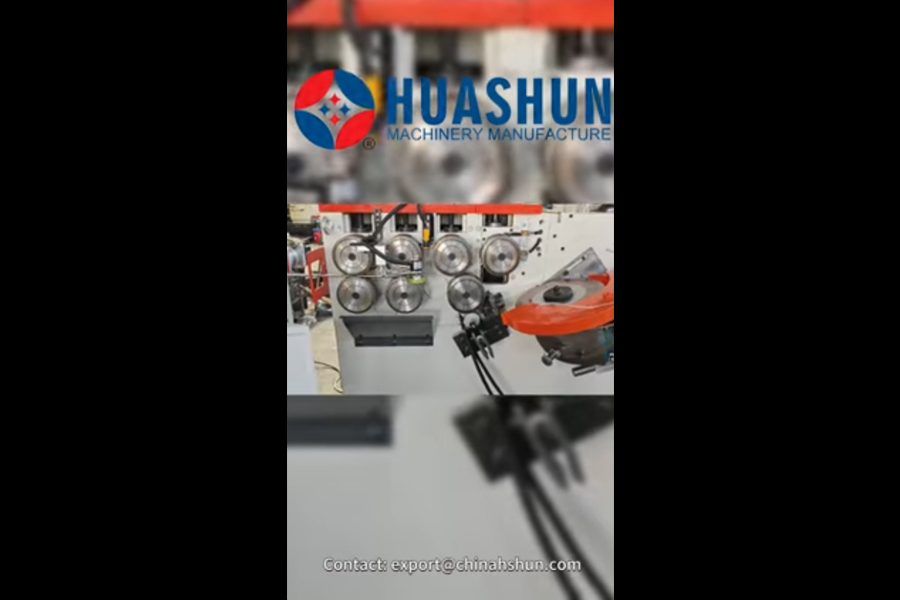

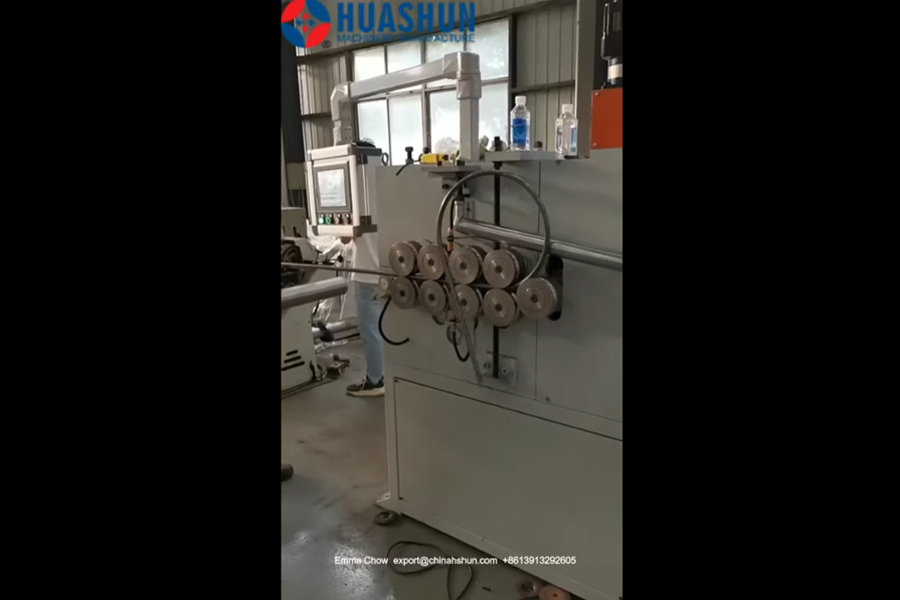

Video
