SC-4-1000A Automatisk skjæremaskin uten flis for rørretting

Tilbake

  • SC-4-1000A Automatisk skjæremaskin uten flis for rørretting
  • SC-4-1000A Automatisk skjæremaskin uten flis for rørretting
  • SC-4-1000A Automatisk skjæremaskin uten flis for rørretting

Funksjoner

Grunnleggende parametere

Video

Industriapplikasjoner

Kontakt oss

Funksjoner

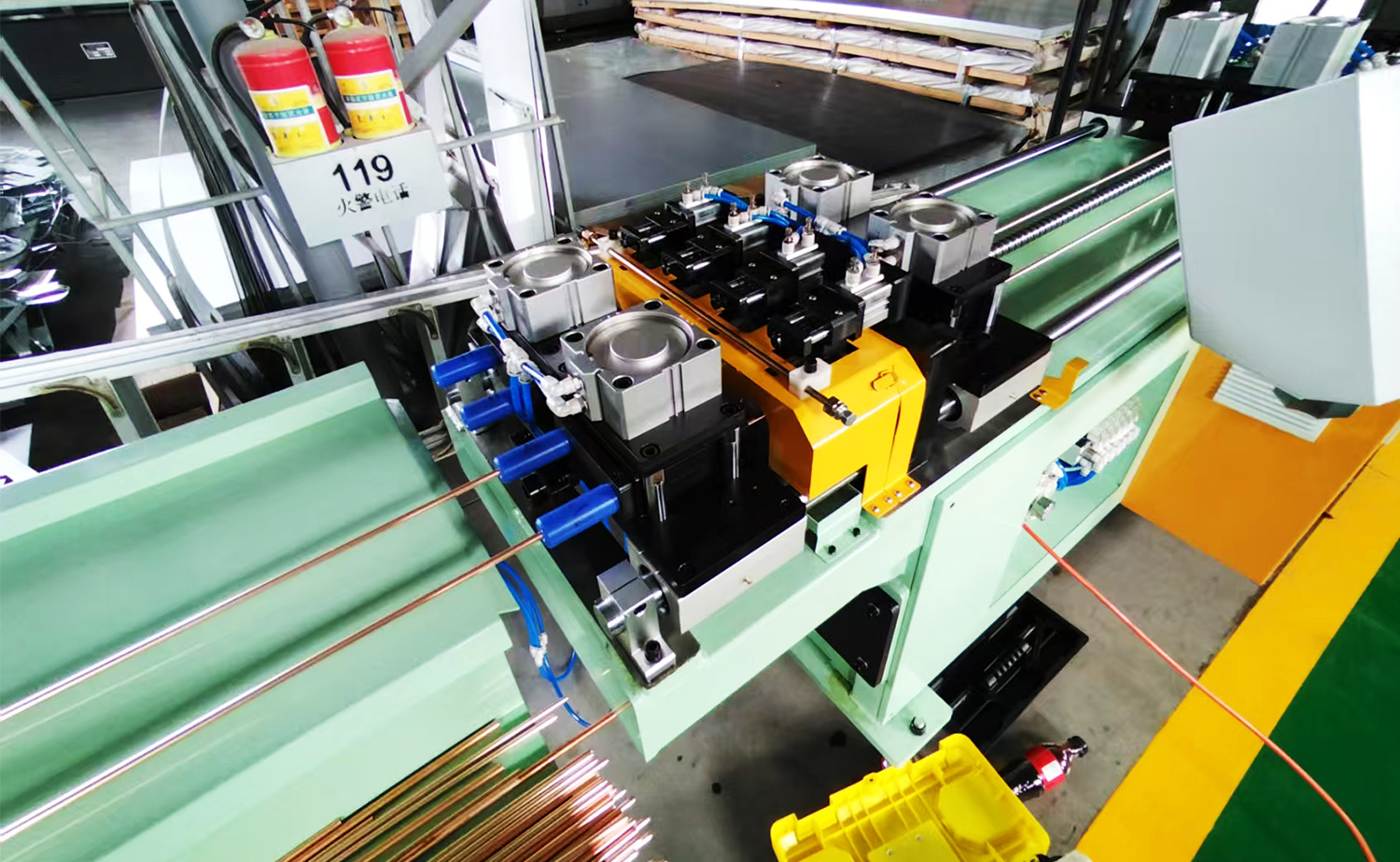

1. Den tredelte klemmatrisen reduserer effektivt rørforvrengning, og gir en ren og jevn snittoverflate for optimale resultater.
2. Med presis konsentrisitet sikrer maskinen utmerket innretting, og bidrar til sveiser av høy kvalitet i de påfølgende behandlingsstadiene.
3. Ved å bruke sponfri skjæreteknologi har systemet 360° roterende skjæring og topunktsklemming, noe som gir effektive og nøyaktige kutt samtidig som avfall minimeres.

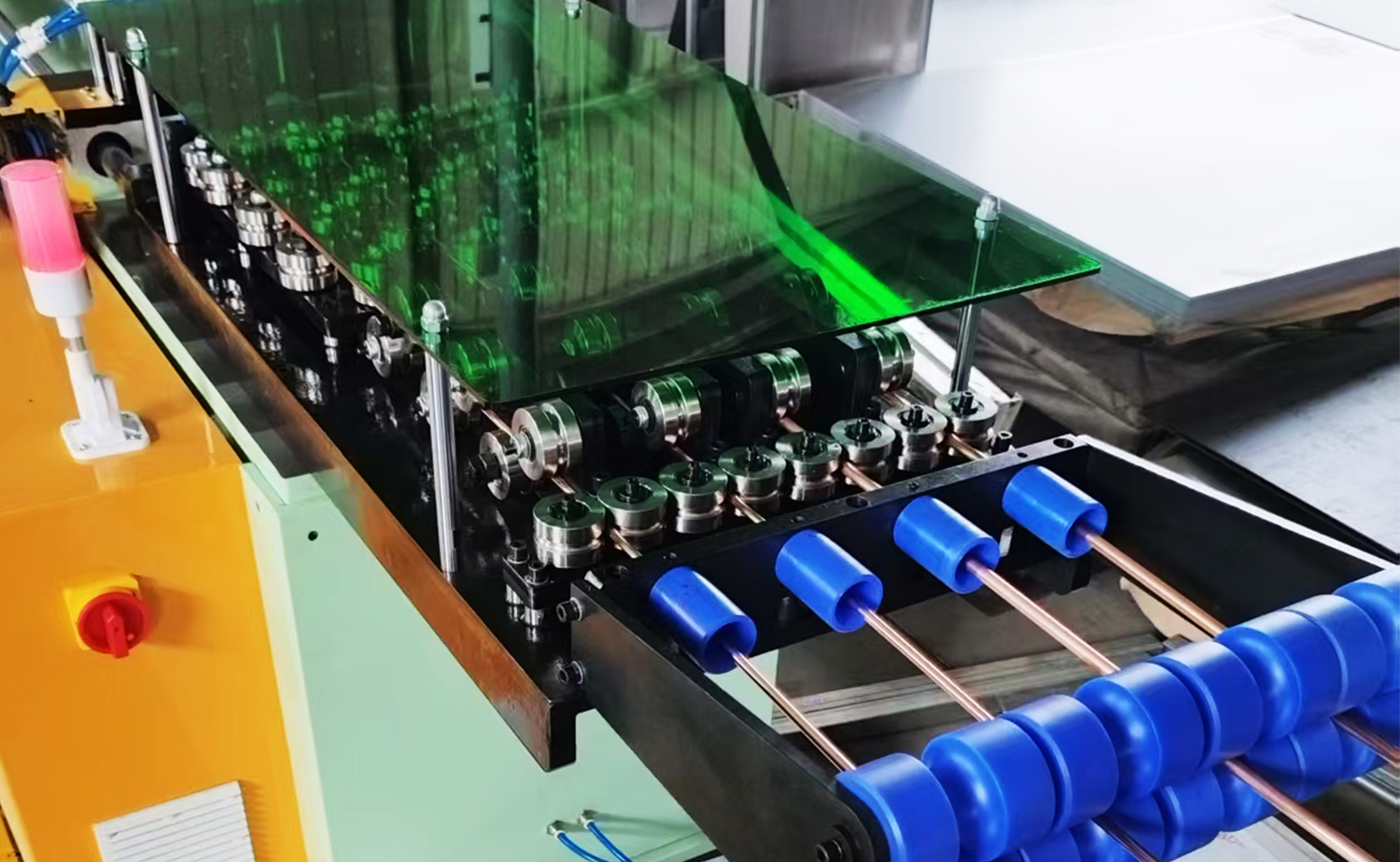

4. Nylon-rettingshjulet, sammen med et "U"-formet gummibelte, fører forsiktig røret, og forhindrer skade eller riper på overflaten under drift.

Parametertabell

Teknisk hovedparameter

Vare Parameter Merknad
Materiale Type TP2 kobberrør (M/M2), 6063 myk aluminium eller tilsvarende standardprodukter
Kobber OD & Tykkelse OD: ø16, ø18, ø22, ø28; Veggtykkelse: 1-2mm
Spole dimensjoner og vekt Avviklet type (trespole OD: 1070 mm, tykkelse: 300 mm); Innvendig hull: 136mm
Behandlingsevne Antall kutt per syklus 1 stk 1 1 1 1 layout
Skjærelengde Min: ≥60 mm; Maks: 10 000 mm
Engangs fôringsslag 1000 mm (servomotorkuleskruemating)
Produksjonseffektivitet 6 kutt/min (L=1000mm, ø16 rør som eksempel) varierer med diameter og tykkelse
Behandlingsnøyaktighet Retthetstoleranse ≤3‰ (når L < 1000 mm)
Lengdetoleranse -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Skjærende flathet ≤±0,5 mm (L ≤ 1000 mm)
Overflatetilstand Ingen synlige riper, drag eller bulker på kobber/aluminiumsrør
Miljø Kraft 4 kw
Lufttrykk 0,5–0,7 MPa
Dimensjoner – Hovedenhet: 3500(L) × 950(B) × 1400(H) mm
- Samlingsstativ: 2000(L) × 950(B) × 800(H) mm
Fotavtrykk Totalt: 13 500 (L) × 1250 (B) × 1800 (H) mm (foreslått) coil rack 3m, coil rack til hovedmaskin plass 5m, maskin lengde 3,5m, samle rack 2m
Vekt 2200KG

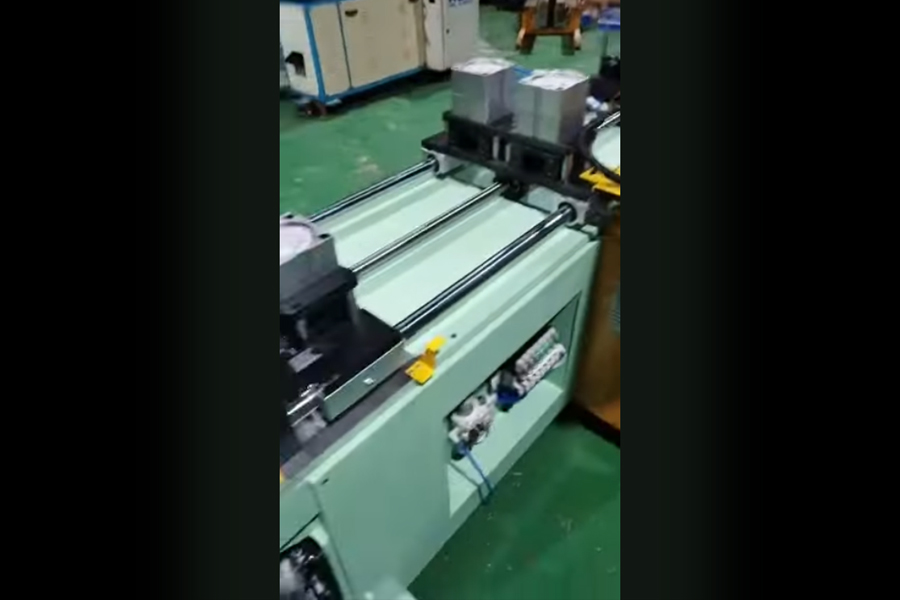

Video
