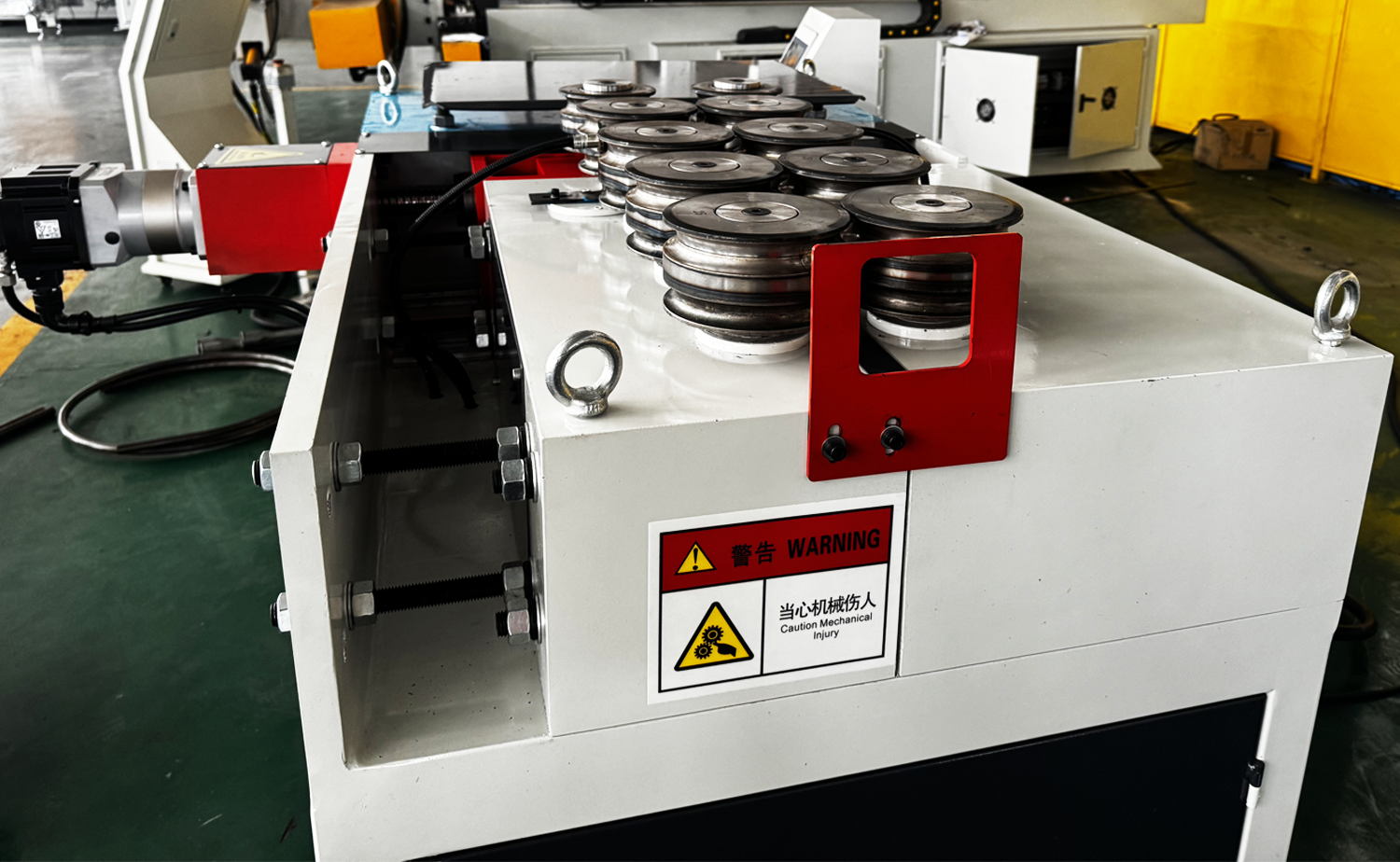

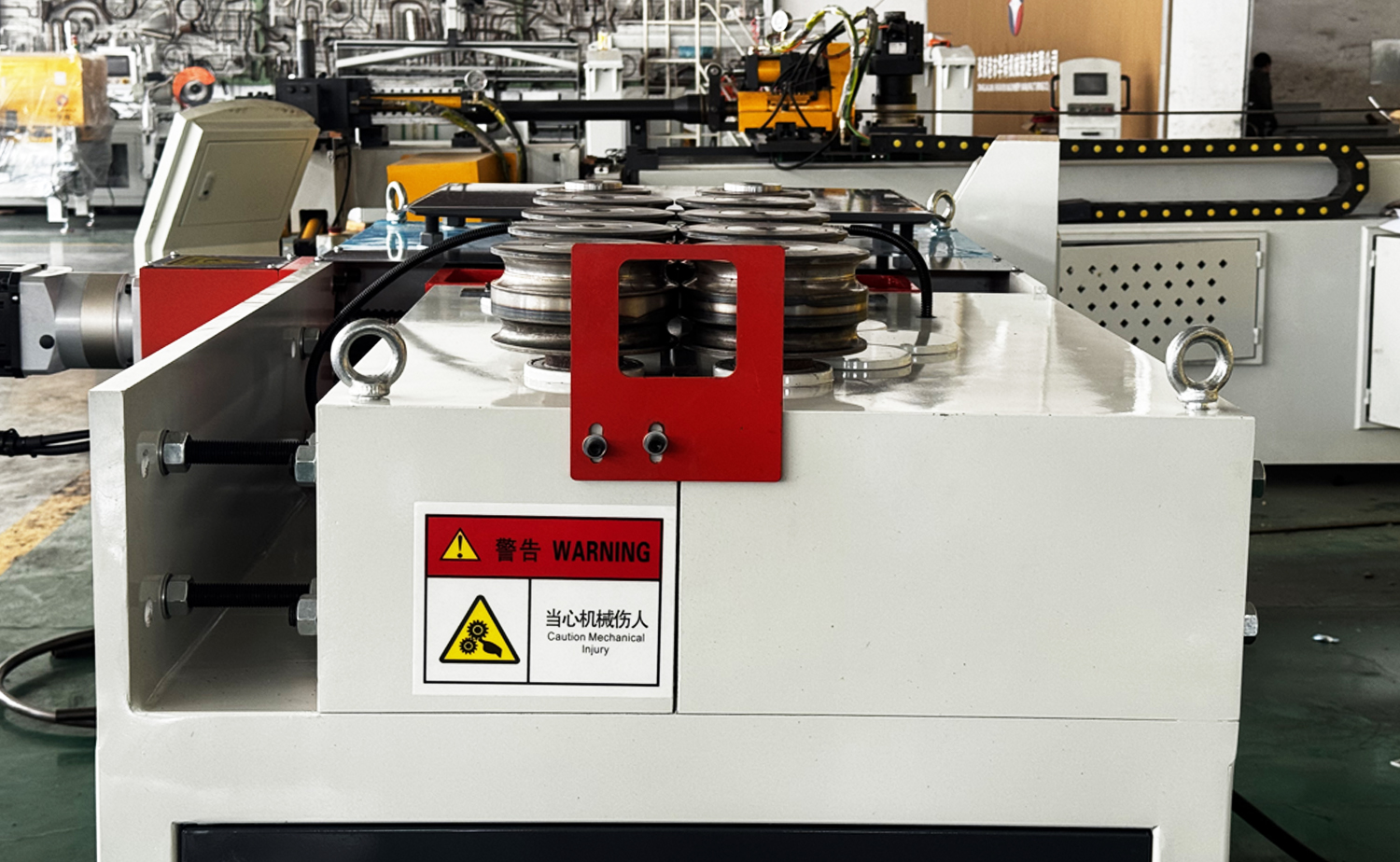

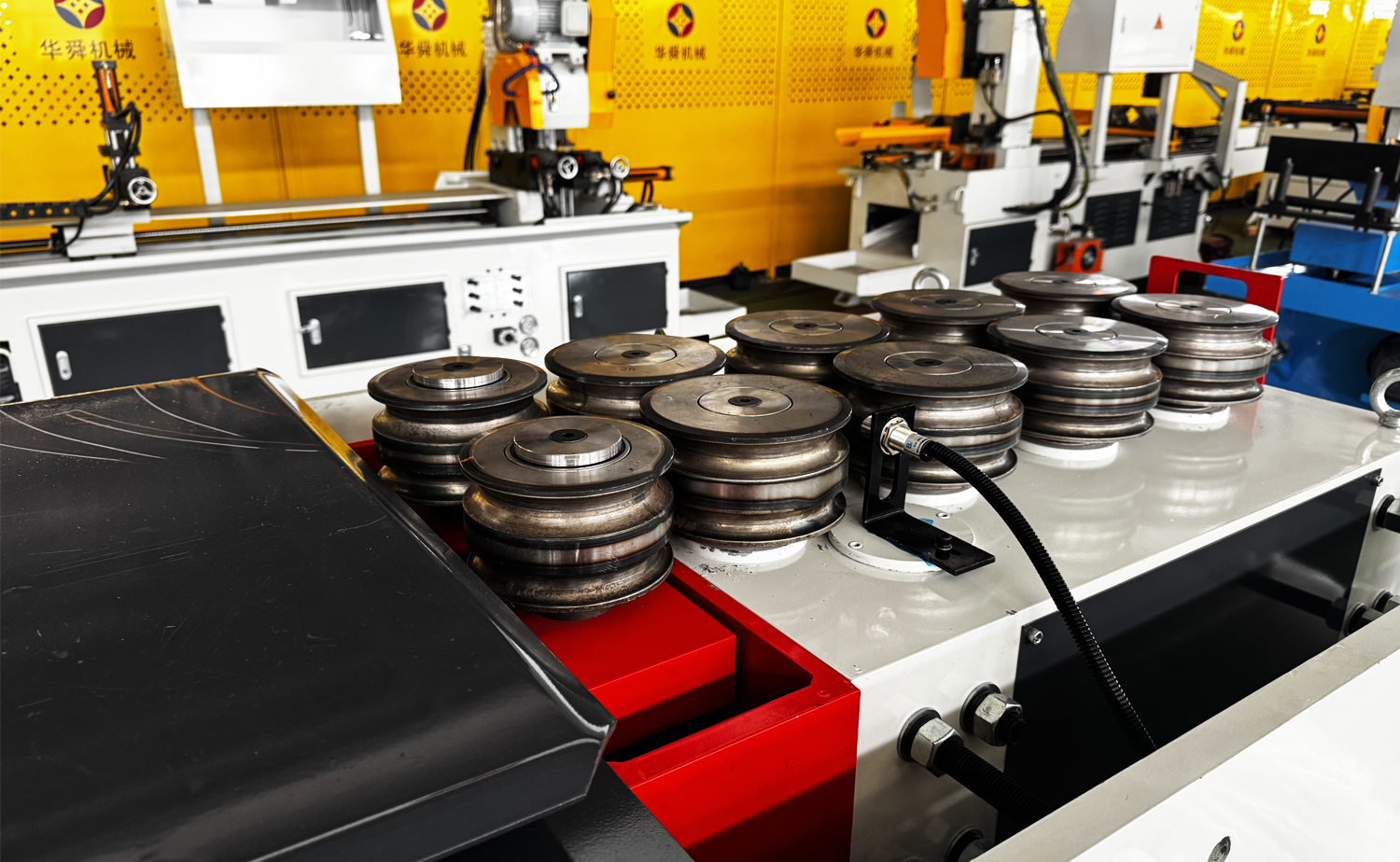

GY S Shape Series Round Tube Rullemaskin

Tilbake

  • GY S Shape Series Round Tube Rullemaskin
  • GY S Shape Series Round Tube Rullemaskin
  • GY S Shape Series Round Tube Rullemaskin
  • GY S Shape Series Round Tube Rullemaskin

Funksjoner

Grunnleggende parametere

Video

Industriapplikasjoner

Kontakt oss

Funksjoner

1. Den runde valsemaskinen har et kompakt og pålitelig overføringssystem drevet av en reduksjon og ruller. Dens hjuldrevne design sikrer stabil fôring uten å skli, noe som gjør den egnet selv for tynnveggede materialer.
2. En høypresisjons servomotor kontrollerer rulleposisjonen for å oppnå flere bøyeradier på samme arbeidsstykke.
3. Maskinen betjenes gjennom et brukervennlig berøringsskjermgrensesnitt, der parametere enkelt kan settes til å produsere sirkulære, bue- eller spiralformer med forskjellige krumninger.
4. Fotbryteren inkluderer en nødstoppfunksjon for sikker og praktisk betjening.
5. Ved ganske enkelt å endre rilleformen på valseformen, kan maskinen behandle ulike metallprofiler som vinkelstål, flatstål, rundstål og andre spesialseksjonsmaterialer.
6. Den er spesielt nyttig for å bøye profiler med stor radius, og unngår behovet for overdimensjonerte rørbøyeformer - et ideelt supplement til tradisjonelle enkelthode- og dobbelthoderørsbøyemaskiner.
7. Utstyrt med to pressruller, kan maskinen automatisk danne S-formede kurver i begge retninger, noe som øker fleksibiliteten og utvider formingsevnen.

Parametertabell

Teknisk hovedparameter

Navn HSGY-40CNC-3X-7W HSGY-60CNC-2X(er) HSGY-60CNC-2X(er)
Maks. Rullekapasitet (karbonstål) Φ40×2,5 mm Φ60×3,0 mm Φ60×3,0 mm
Maks. Rullekapasitet (rustfritt stål) Φ40×2,0 mm Φ60×2,0 mm Φ60×2,0 mm
Min. Bøyeradius R=4-7,5D 10-15 ganger tube OD 10-15 ganger tube OD
Maks. Bøyevinkel Enhver rundrulling Enhver rundrulling Enhver rundrulling
Rullehastighet 50-150 mm/s 50-150 mm/s 50-150 mm/s
Rolling Mold Rotasjonshastighet 30 r/min 40 r/min 40 r/min
Diameter av bøyeform 136 mm 1 kw 1 kw
Bøyende servomotorkraft 3,8 kw 4,4 kw 4,4 kw
Mate servomotorkraft 1 kw 1 kw 1 kw
Maskindimensjon 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
Maskinvekt 700 kg 1400 kg 1400 kg

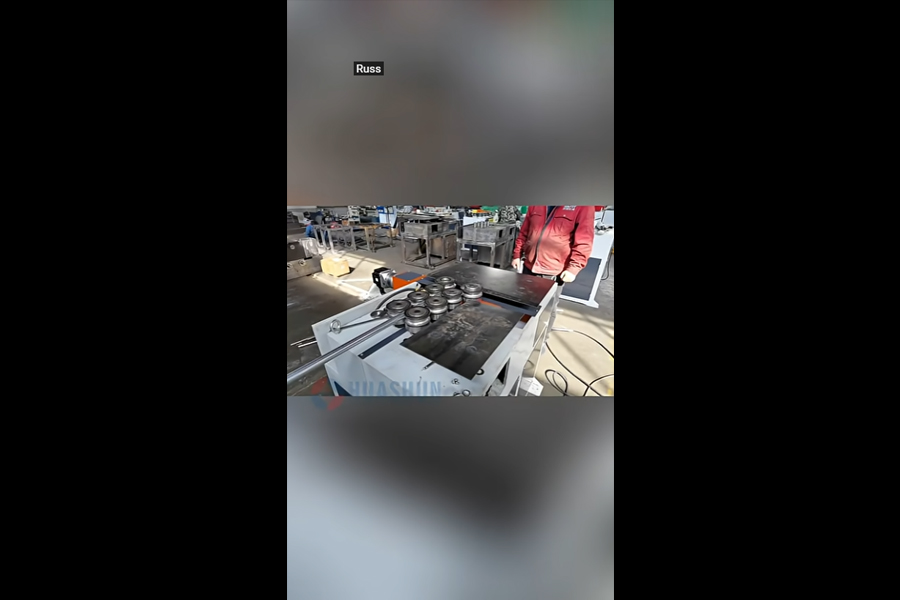

Video
